液压系统管路布置指南

发布时间:2024-12-09

●布管设计与配管时应根据液压原理图, 对所需连接的液压元件、 管接头及法兰等做通盘考虑。

管道的铺设排列和走向应整齐一致, 层次分明。 尽量采用水平或垂直布管, 水平管道的不平行度应不大于2/1000,垂直管道的不垂直度应不大于2/400。 用水平仪检测。

平行或交叉的管系之间应至少有10mm的间隙。Ø 管道的配置必须使管道、 液压元件以及其它部件装卸、 维修方便。 系统中任何一段管道或元件应尽量能自由拆装而不影响其它元件。

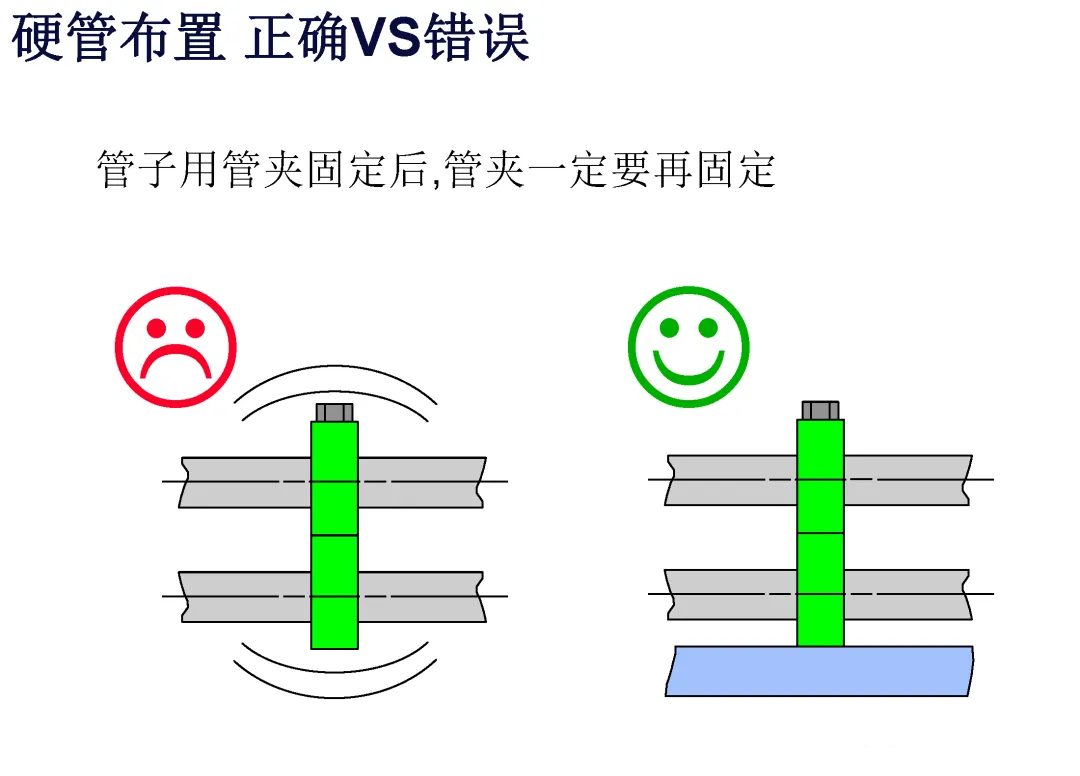

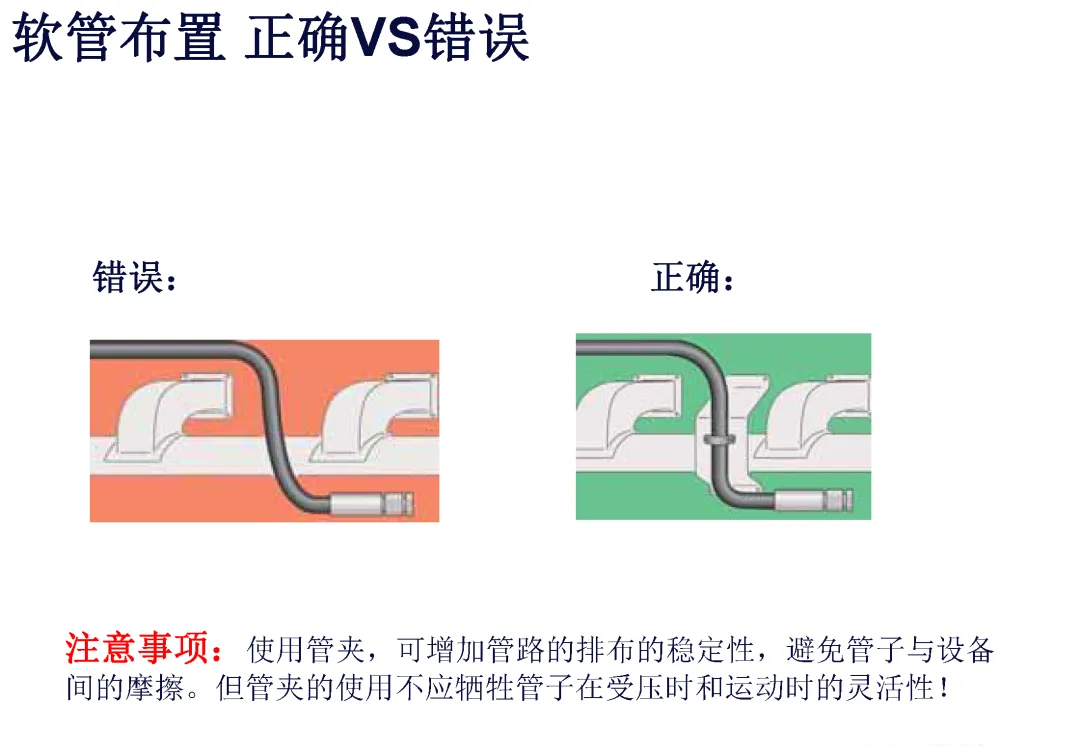

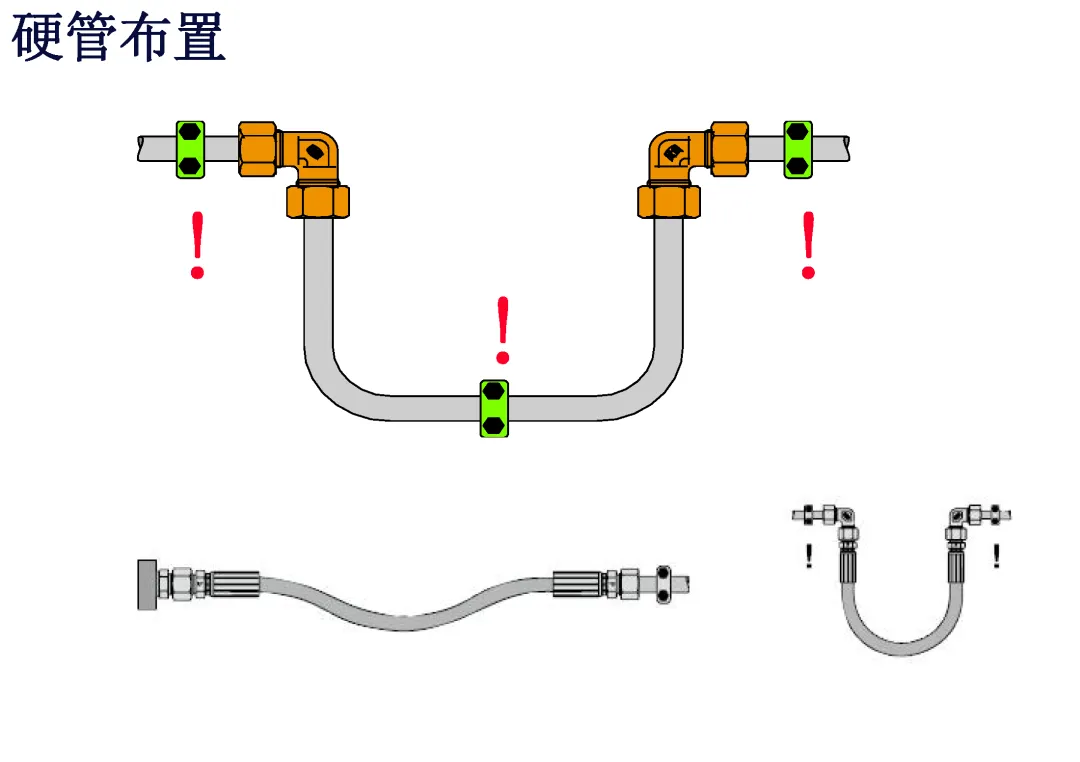

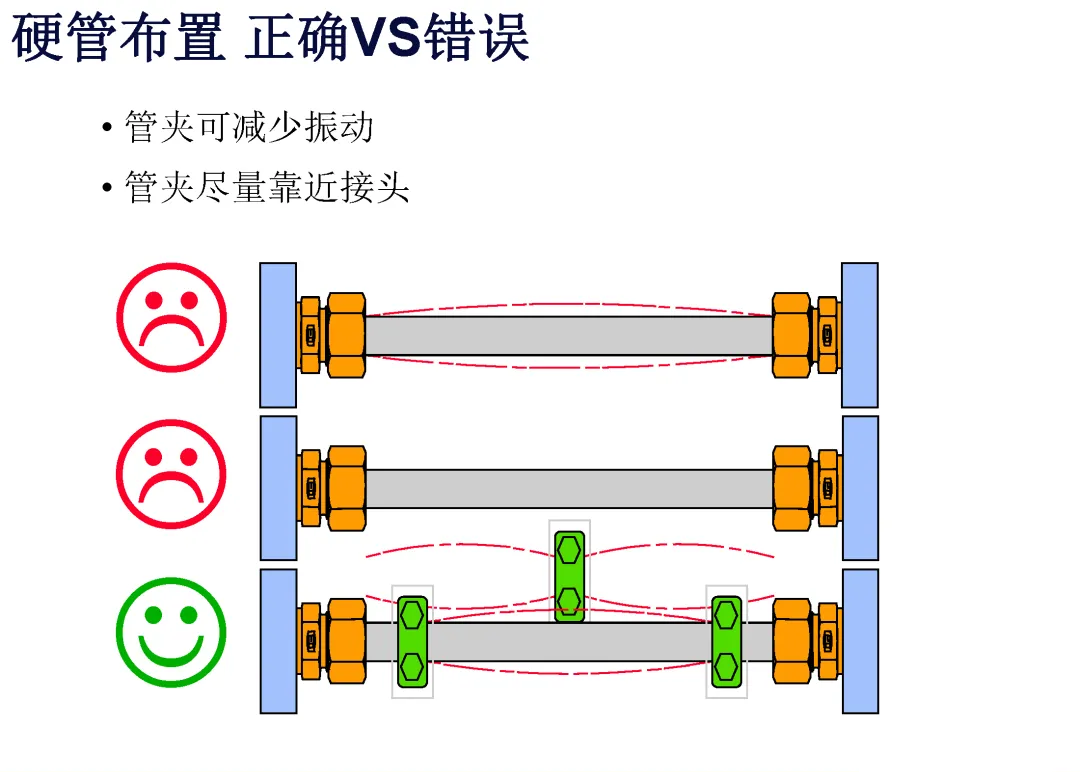

配管时必须考虑管道有一定的刚性和抗振动能力, 应适当配置管道支架和管夹, 弯曲的管子应在起弯点附近设置支架或管夹。 管道不得与支架或管夹直接焊接。

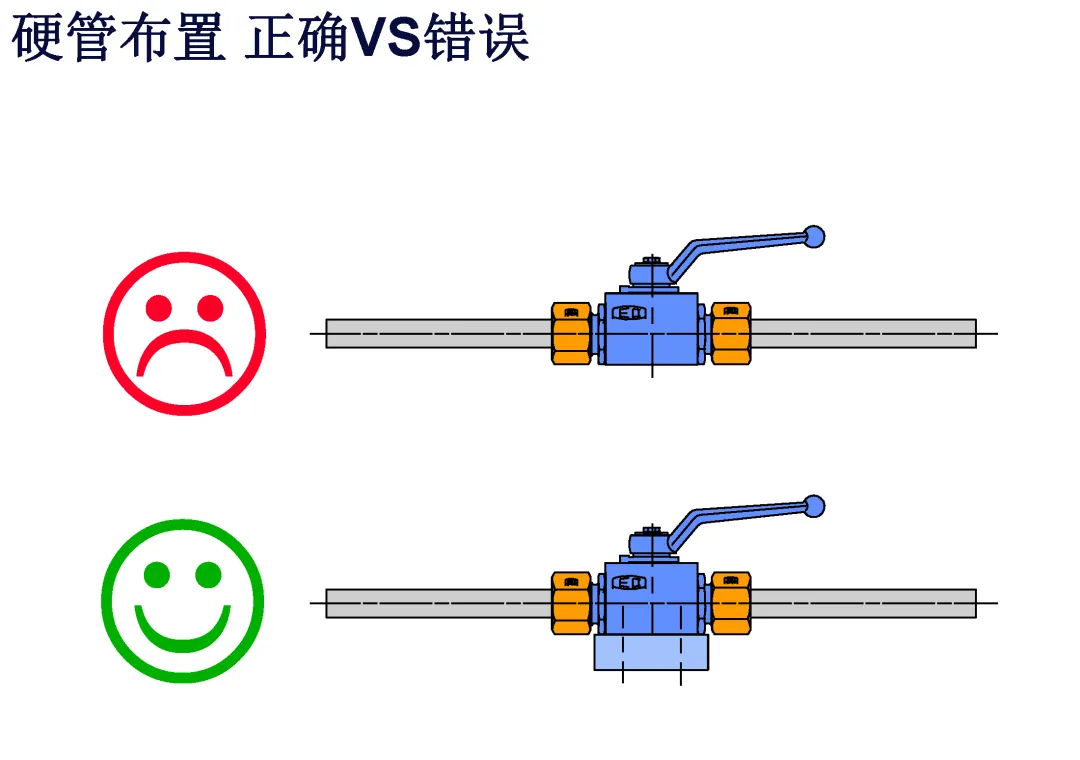

管道的重量不应由阀、 泵及其它液压元件和辅件来承受,也不应由管道来承受较重元件的重量。

管道必须考虑有效措施以防管子伸缩而引起的应力。

液压系统管子都应采用机械加工方法切割, 管子的切割端面必须平整, 去除毛刺、 氧化皮、 熔渣等。 切口表面应与管子轴线垂直。

一条管路有多段管段与配套件组成时应依次逐段接管、 完成一段组装后再配置其后一段, 以避免最后一段的累积误差而无法安装。

为了减少局部压力损失, 管道各段应避免端面的局部急剧扩大或缩小, 以及急剧弯曲。

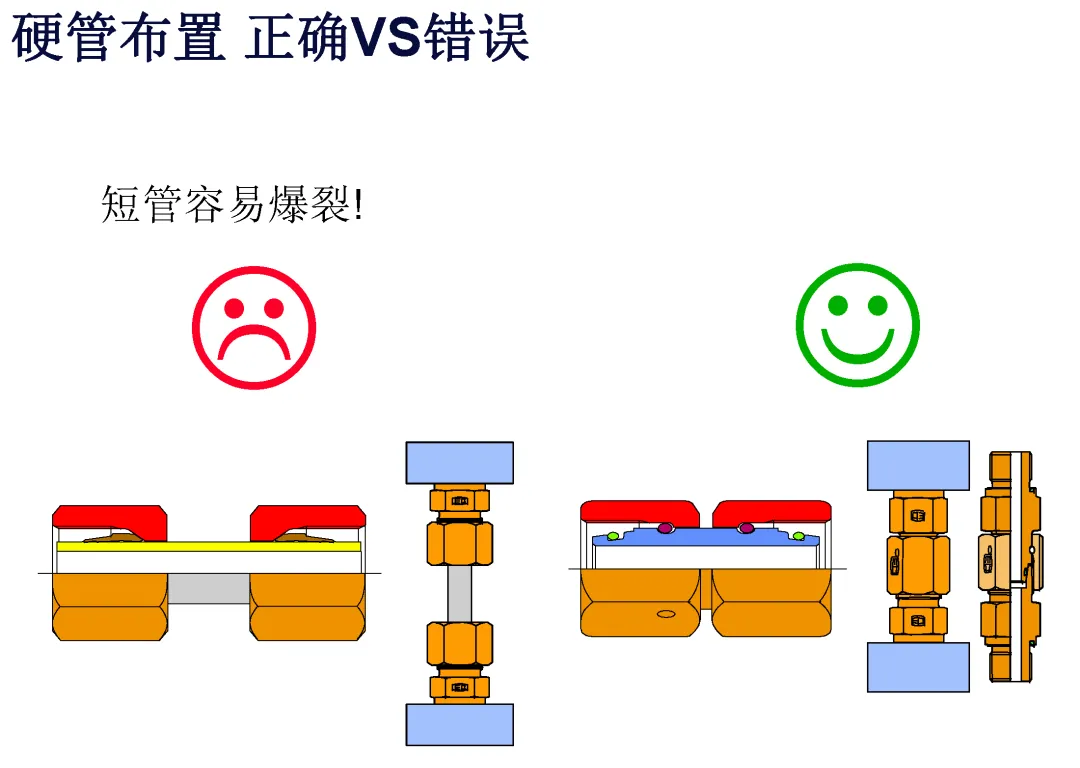

与管接头或法兰连接的管子必须是一段直管, 直线段长度应不小于管子外径的2倍。

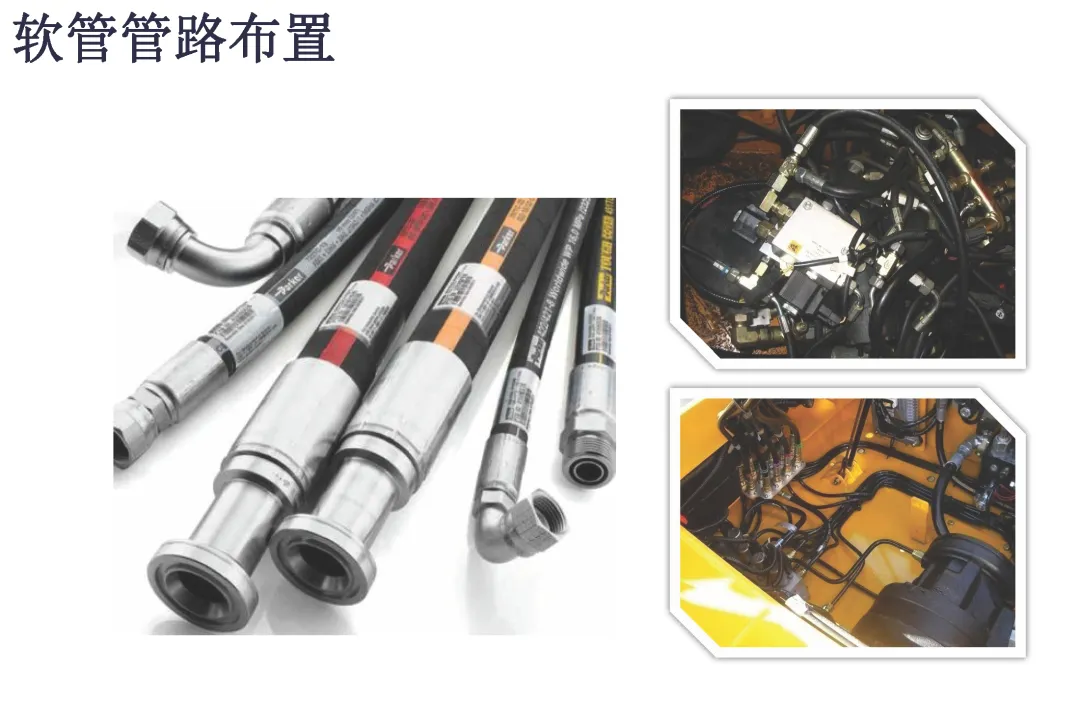

软管的应用主要在以下情况中考虑: 设备可动元件之间,便于替换件的更换处, 抑制机械振动或噪音的传递处。

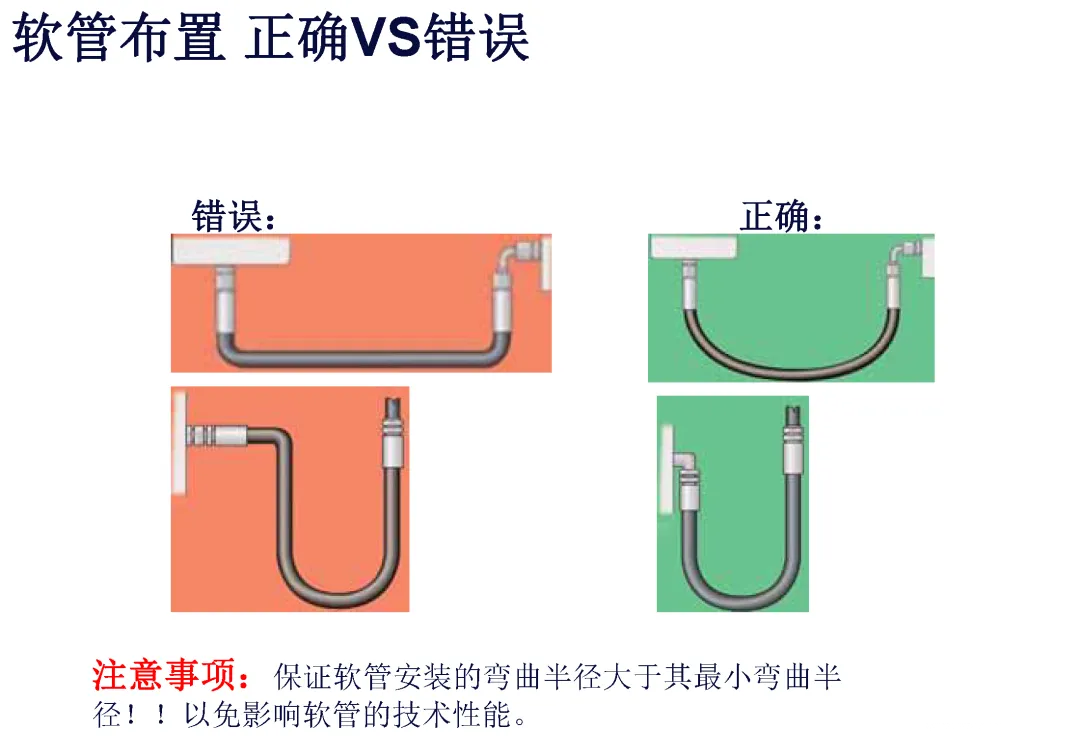

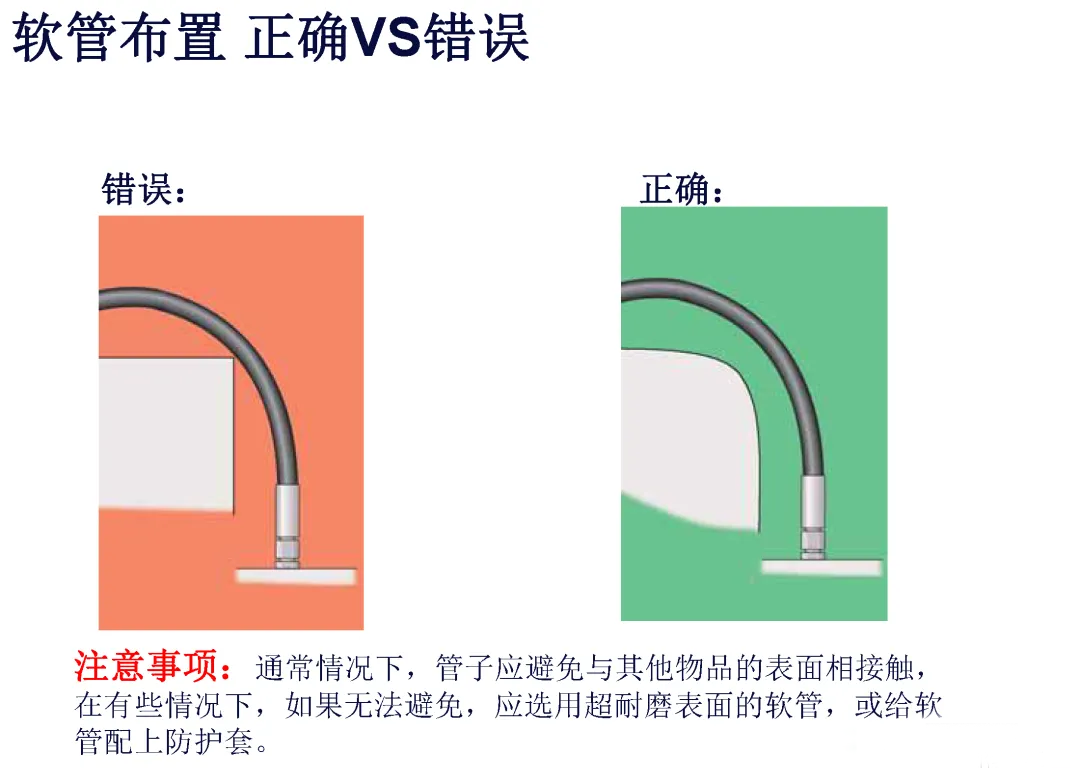

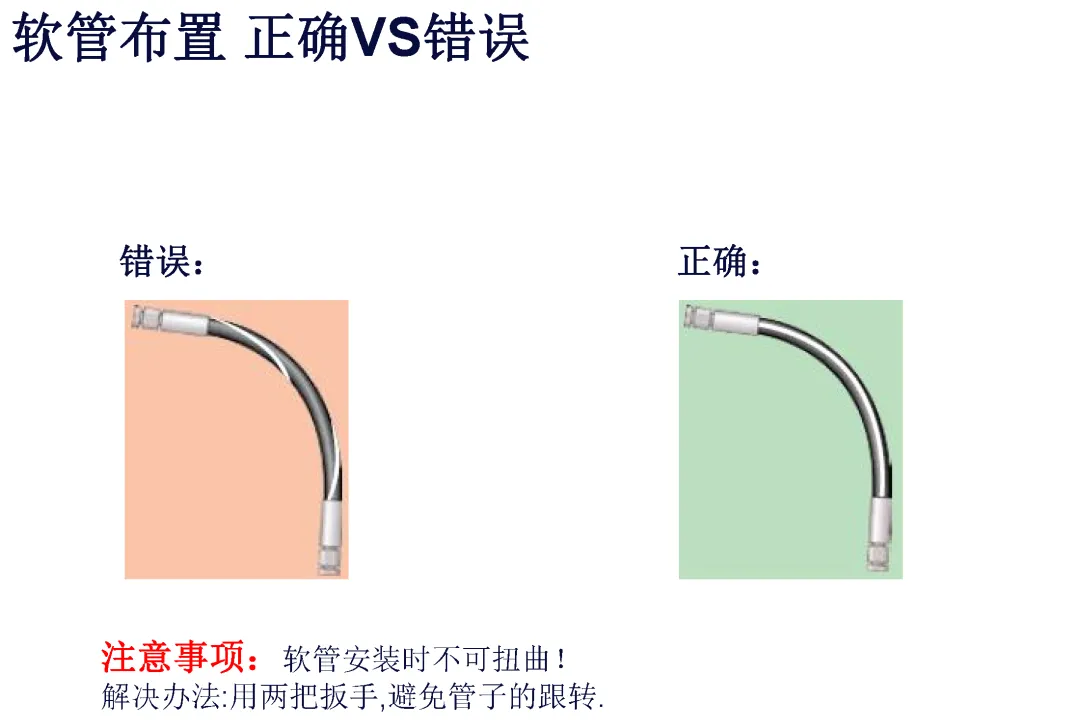

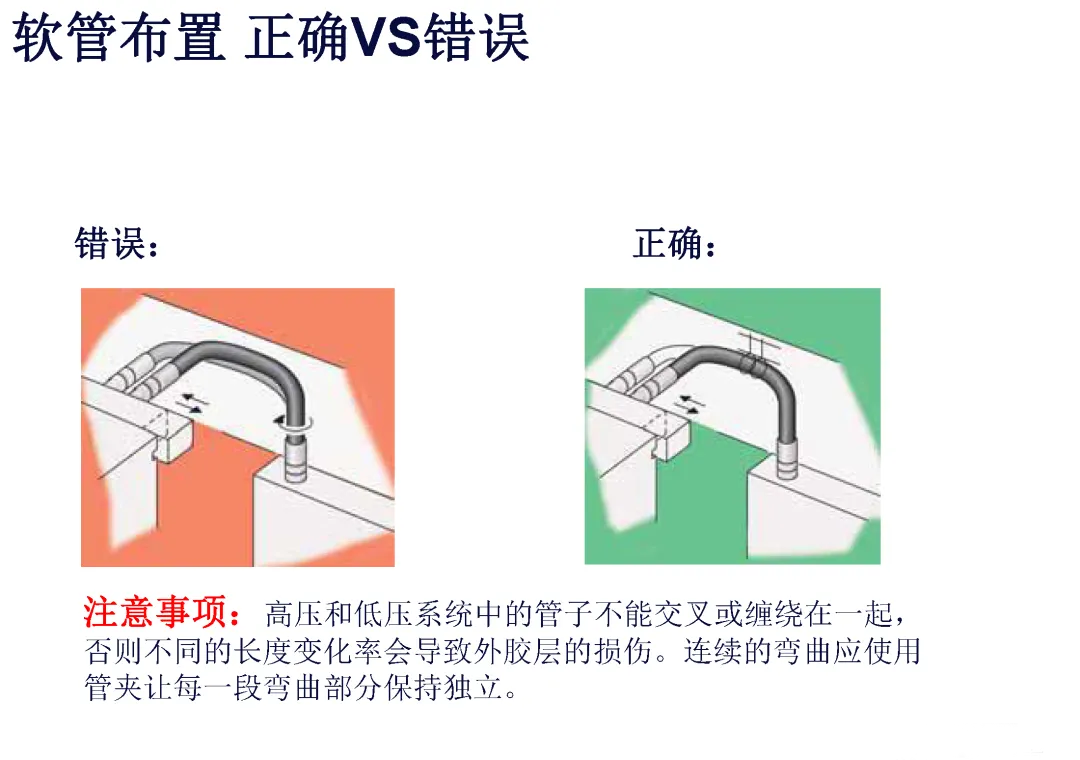

软管的安装一定要注意不能使软管和接头造成附加的受力、扭曲、 急剧弯曲和摩擦等不良情况。

软管在装入系统前, 应将软管及接头内腔清洗干净。

硬管在装入系统之前, 也应将硬管总成冲洗干净。 焊接管道要先酸洗再冲洗, 非焊接管路可直接冲洗。

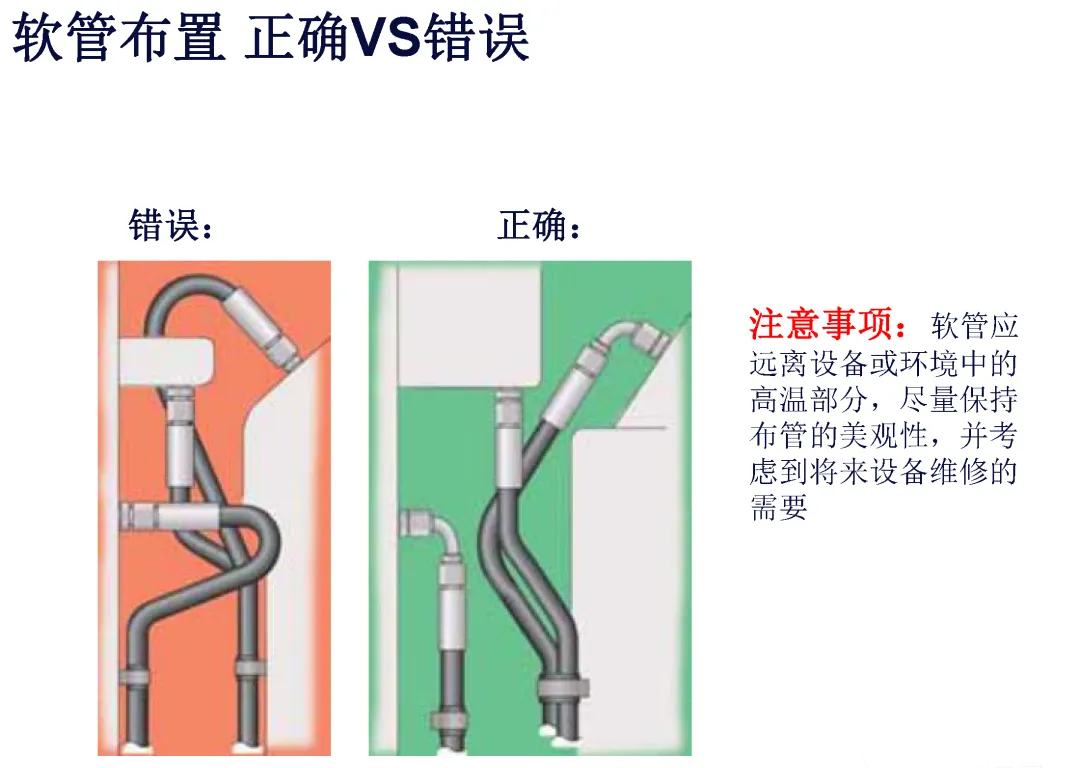

布管应不影响主机的运转, 安全可靠, 方便工作、 观察和维修。

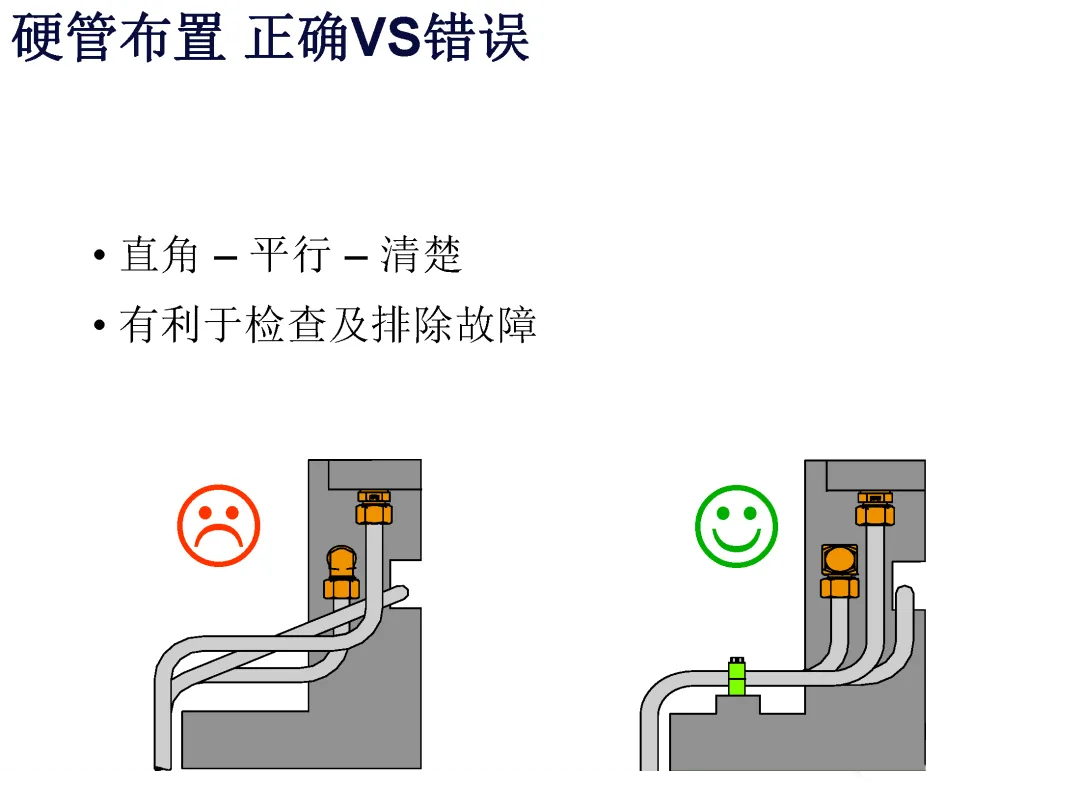

布管横平竖直, 整齐美观, 尽量少拐弯和小角度弯管, 尽可能采用大圆弧而减少油流阻力。

安装发生抵触时, 应该小管让大管, 低压管让高压管。

平行管道的接头要错开安装, 以免影响安装和拆卸。

管道为便于拆卸清洗, 应适当考虑活接头, 但应尽量少用以减少泄漏的可能性。

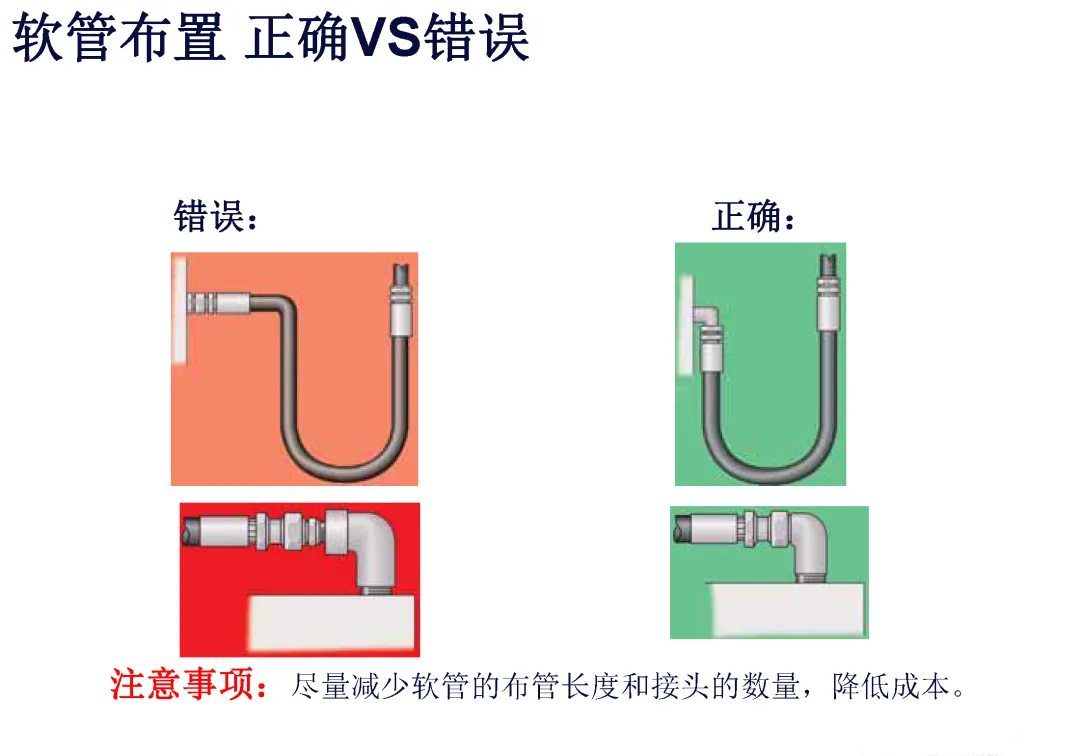

液压系统管路布置指南(图1)

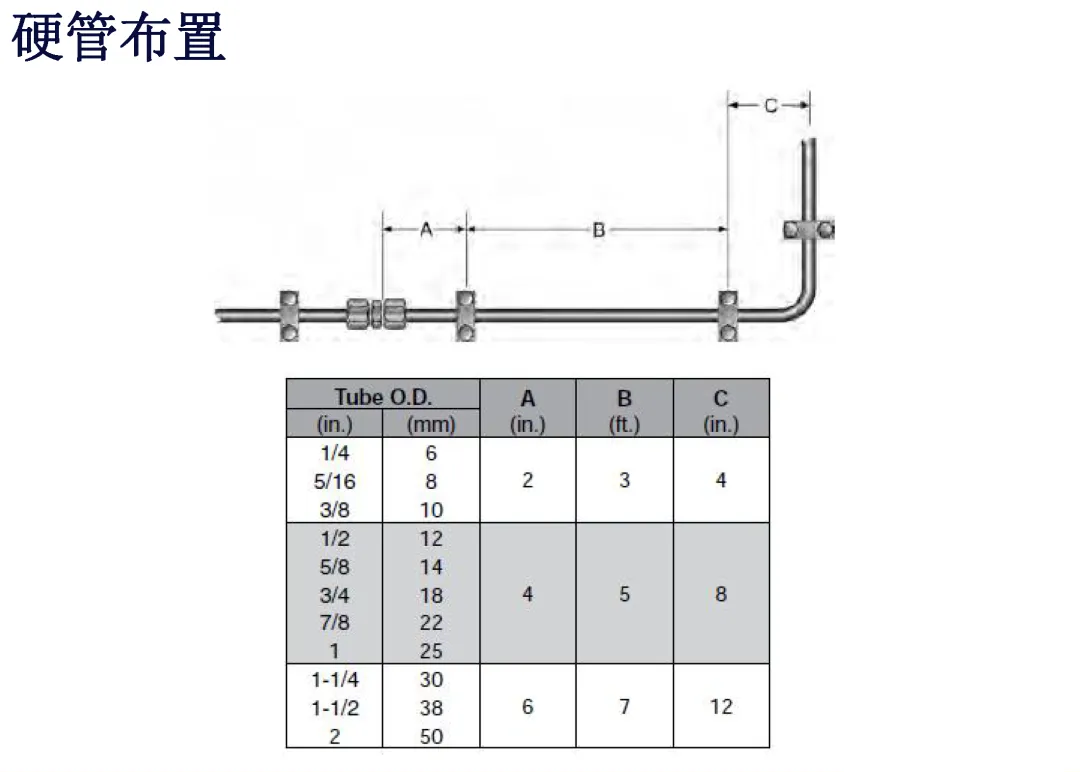

液压系统管路布置指南(图2)

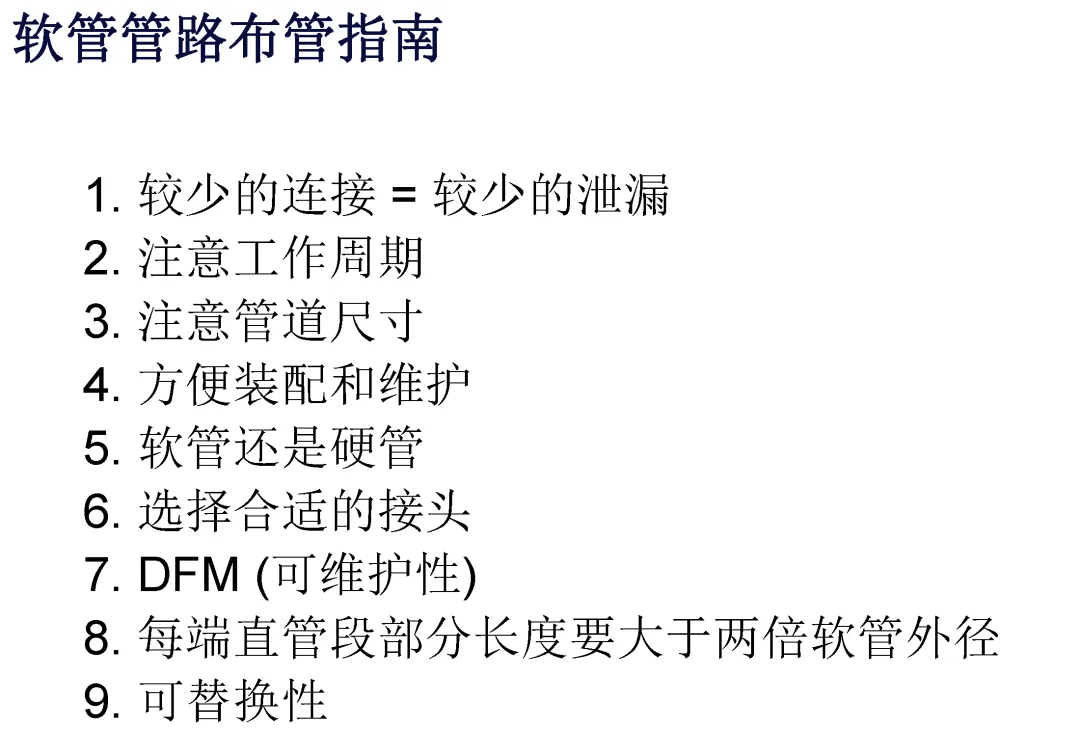

液压系统管路布置指南(图3)

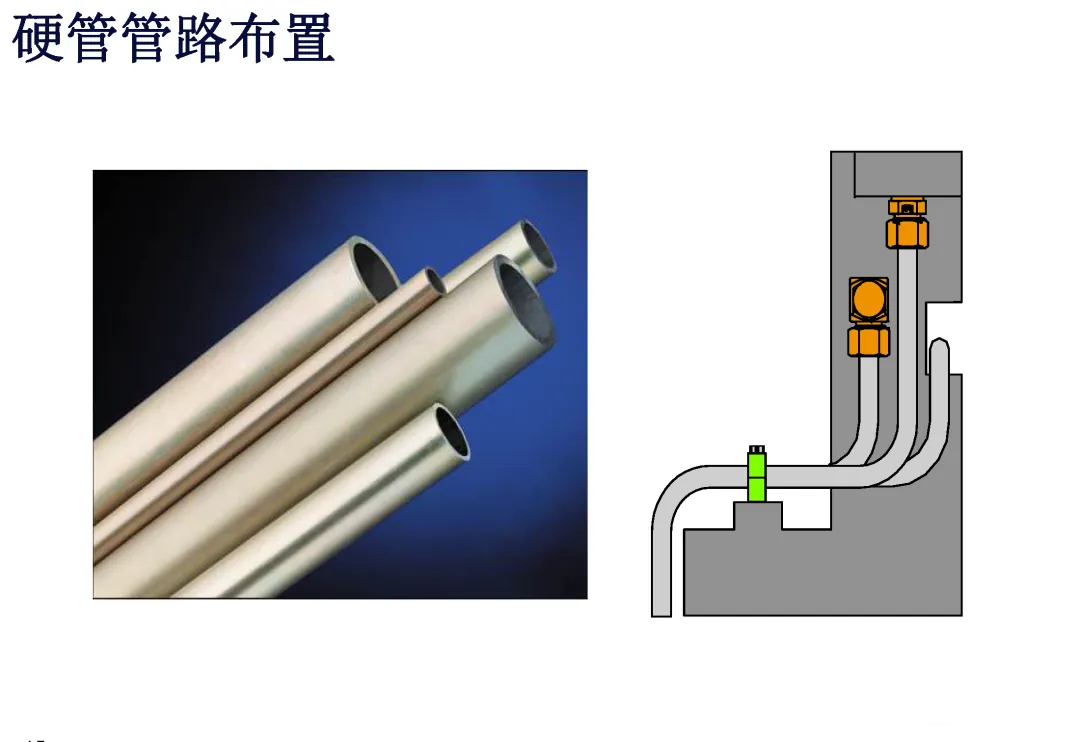

液压系统管路布置指南(图4)

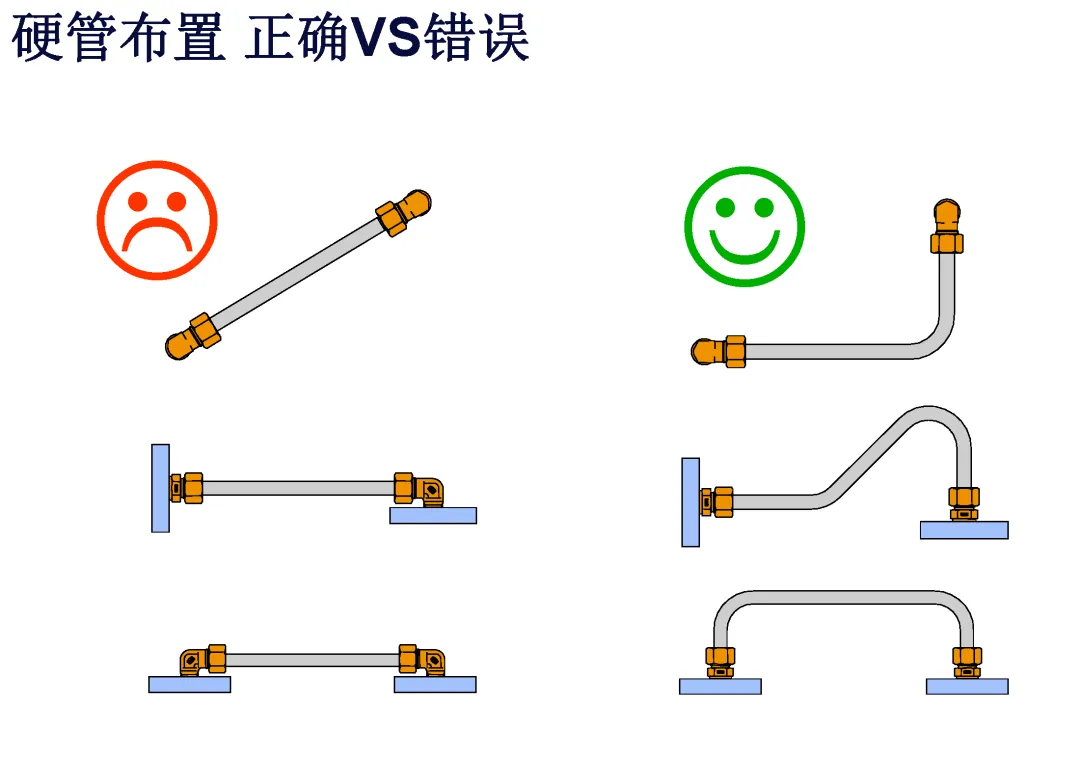

液压系统管路布置指南(图5)

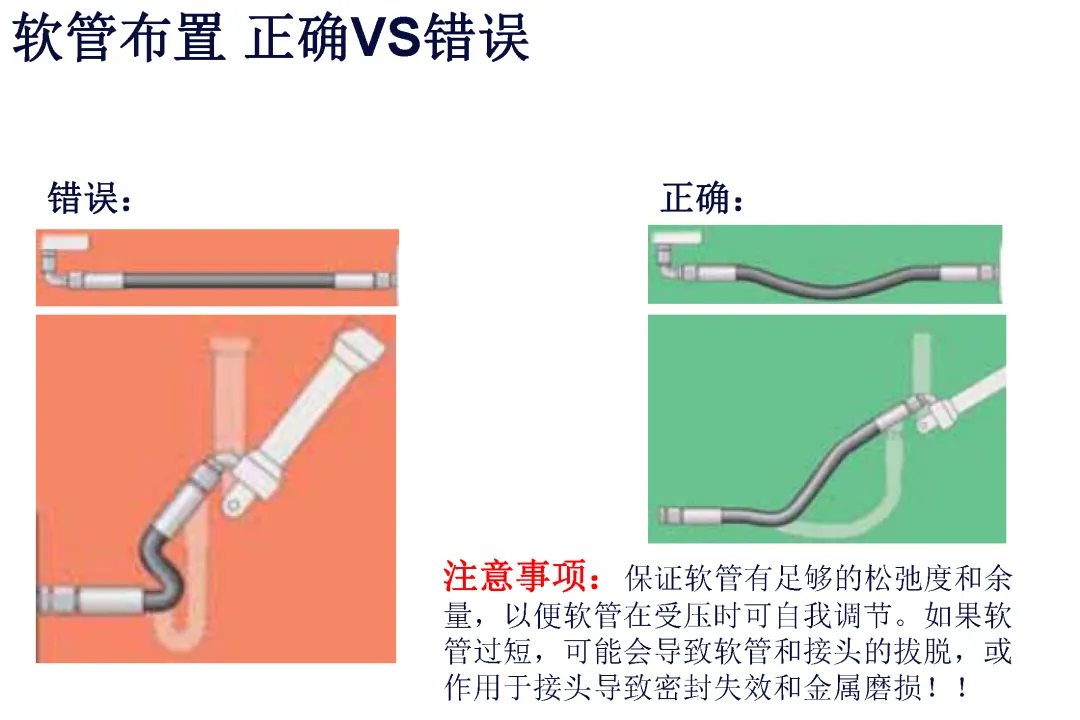

液压系统管路布置指南(图6)

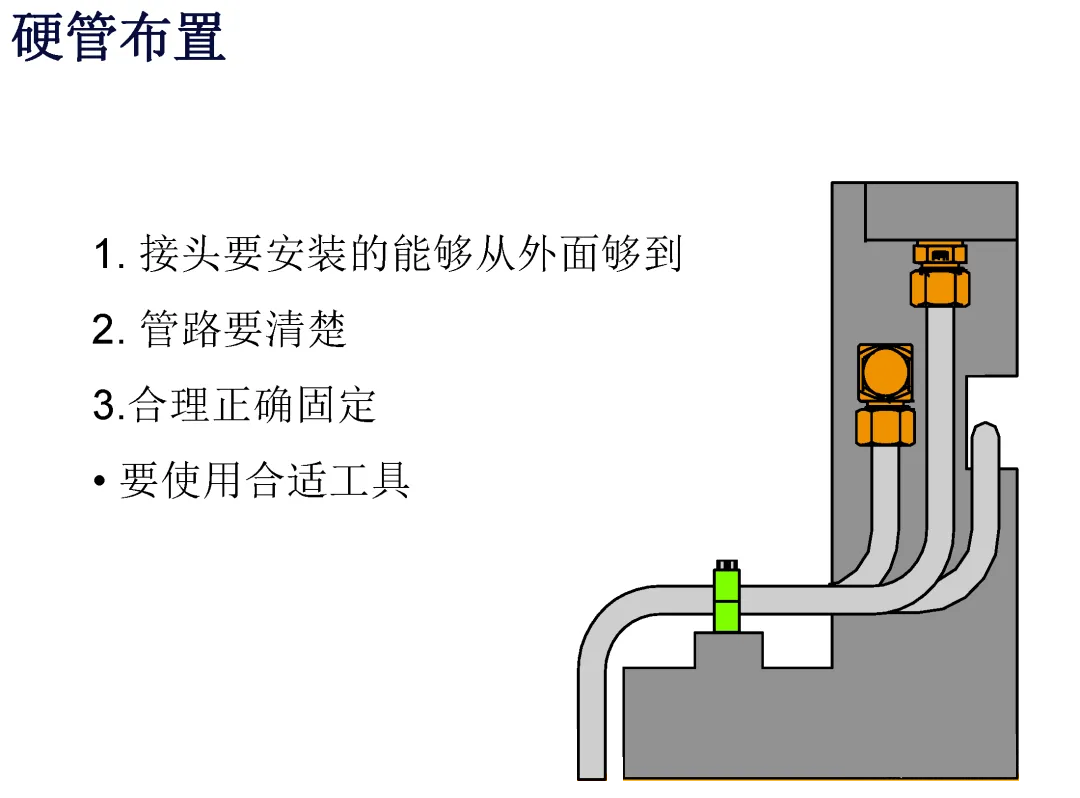

液压系统管路布置指南(图7)

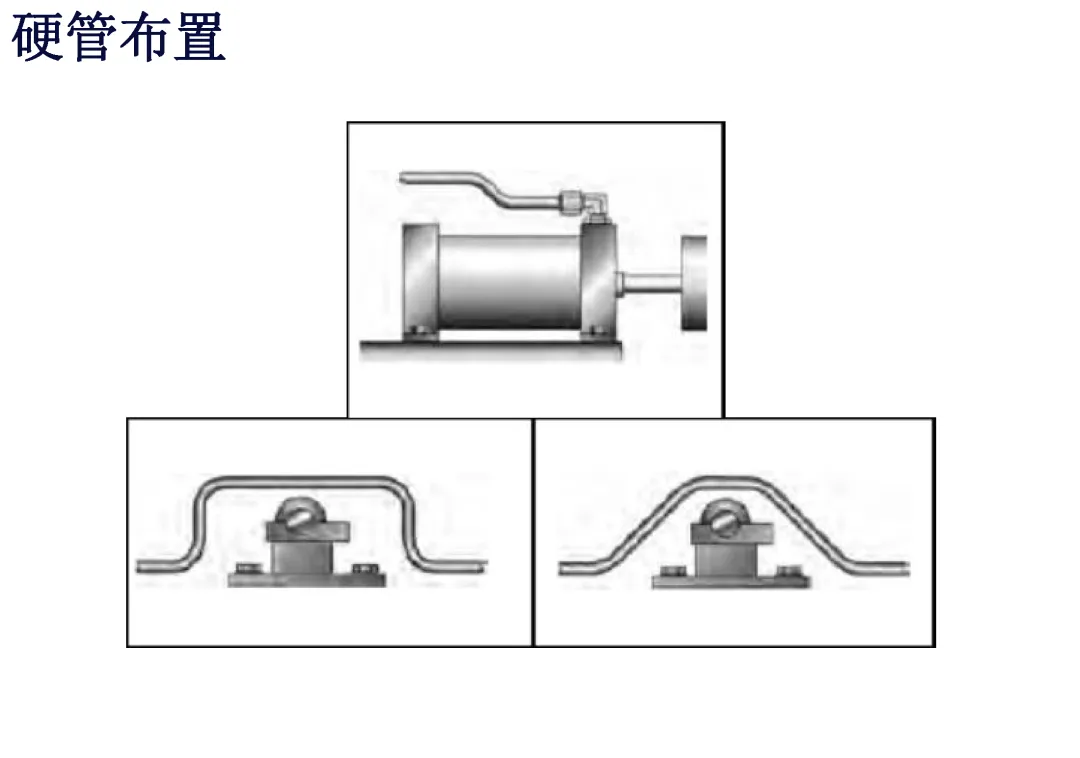

液压系统管路布置指南(图8)

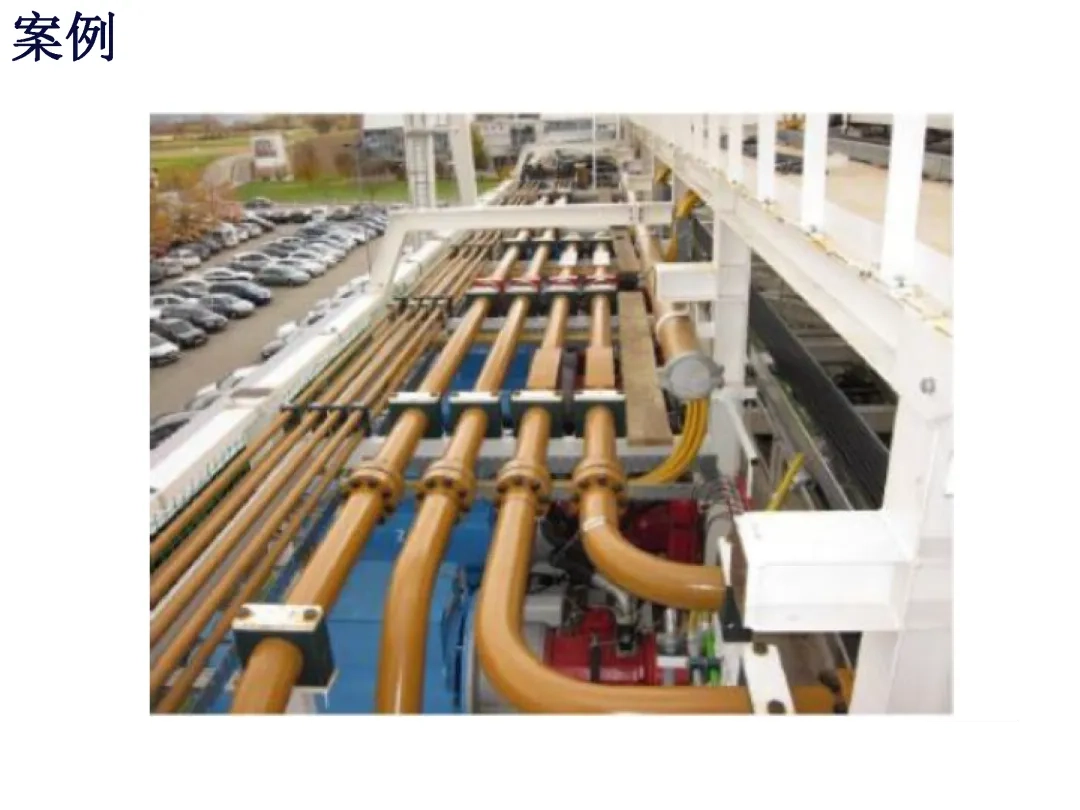

液压系统管路布置指南(图9)

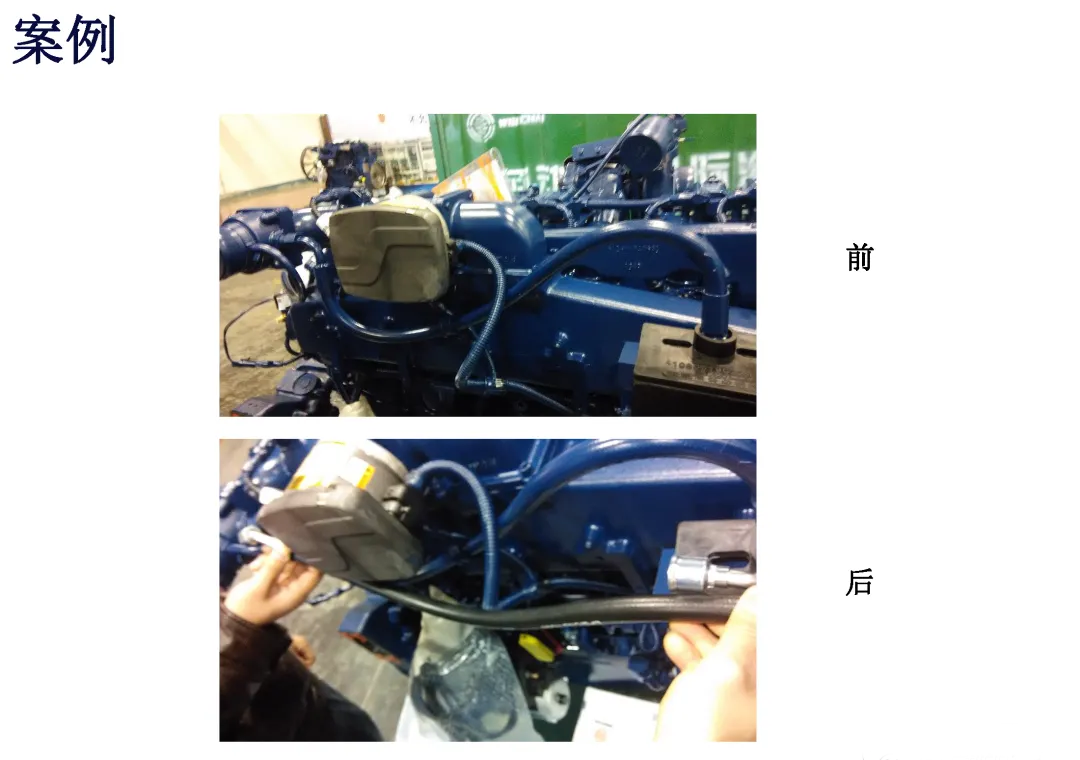

液压系统管路布置指南(图10)

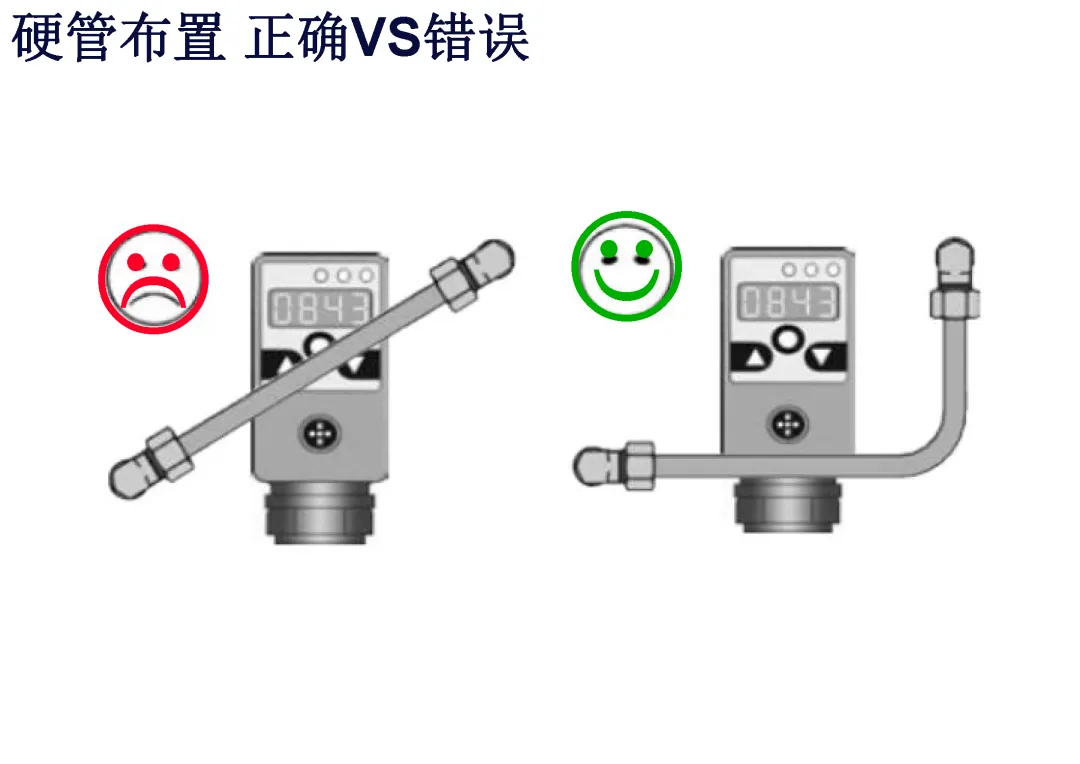

液压系统管路布置指南(图11)

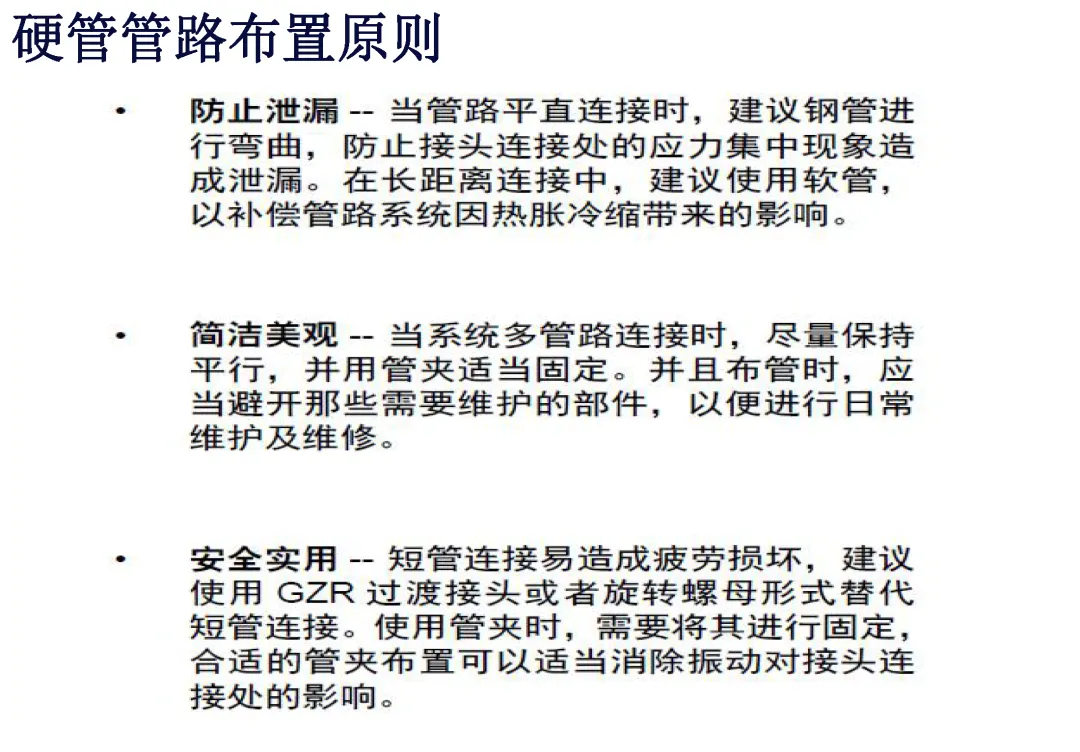

液压系统管路布置指南(图12)

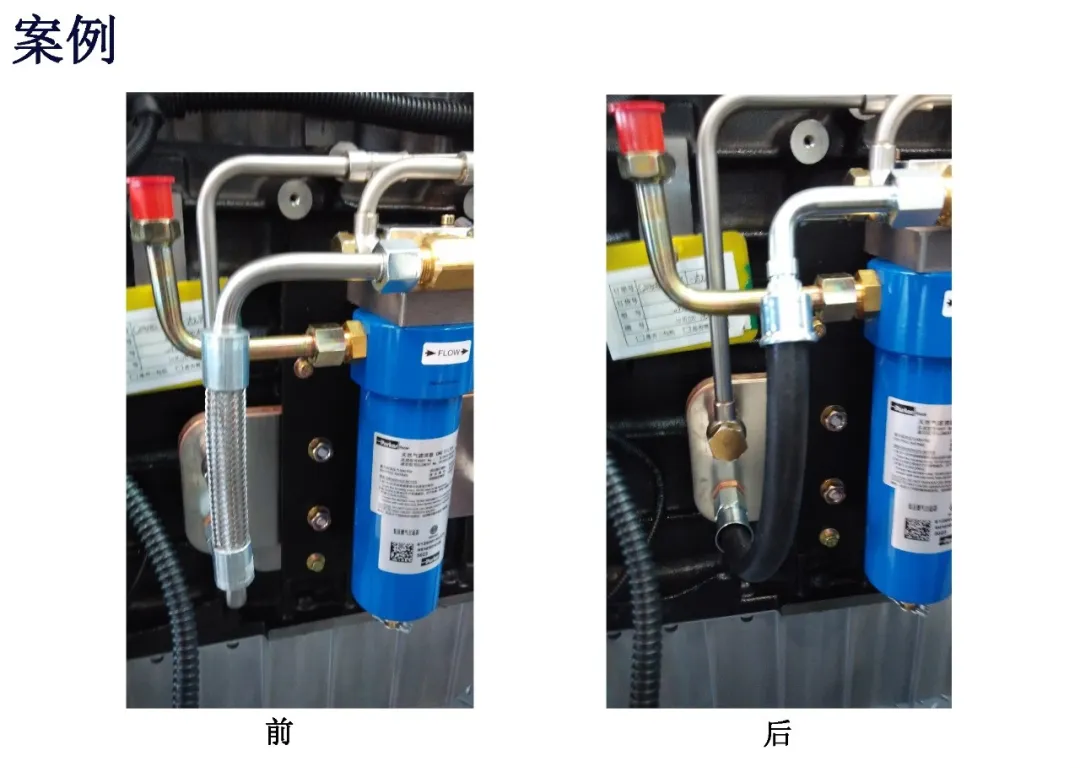

液压系统管路布置指南(图13)

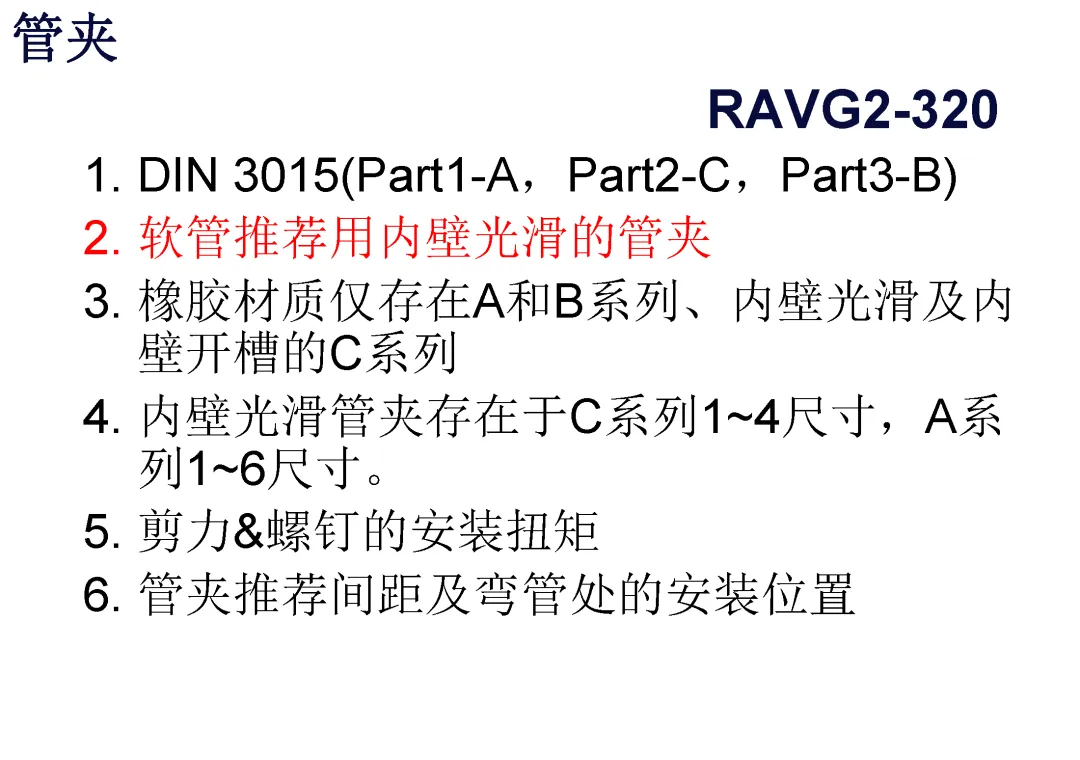

液压系统管路布置指南(图14)

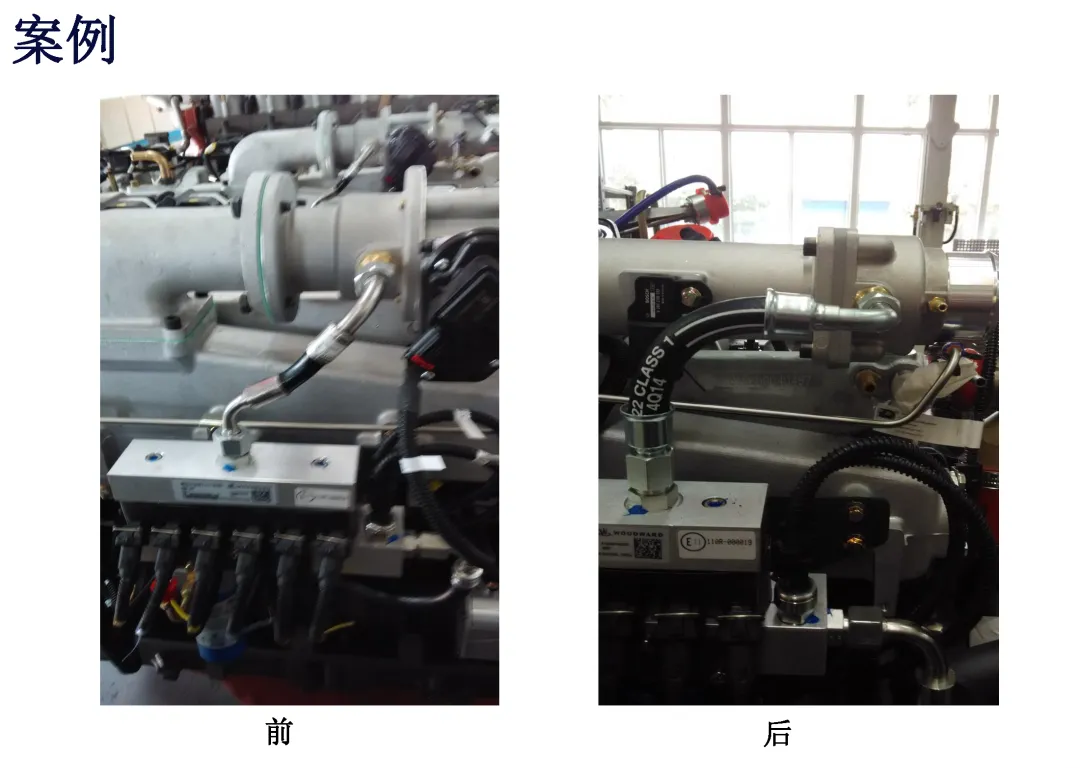

液压系统管路布置指南(图15)

液压系统管路布置指南(图16)

液压系统管路布置指南(图17)

液压系统管路布置指南(图18)

液压系统管路布置指南(图19)

液压系统管路布置指南(图20)

液压系统管路布置指南(图21)

液压系统管路布置指南(图22)

液压系统管路布置指南(图23)

液压系统管路布置指南(图24)

液压系统管路布置指南(图25)

液压系统管路布置指南(图26)

液压系统管路布置指南(图27)

液压系统管路布置指南(图28)
